DAQ (Data Acquisition) : อุปกรณ์อ่านค่าสัญญาณจาก Sensor ต่างๆ เพื่อแสดงผล, ประมวลผล และบันทึกข้อมูล สำหรับวัดและทดสอบ ทางด้านวิศวกรรมและวิทยาศาสตร์

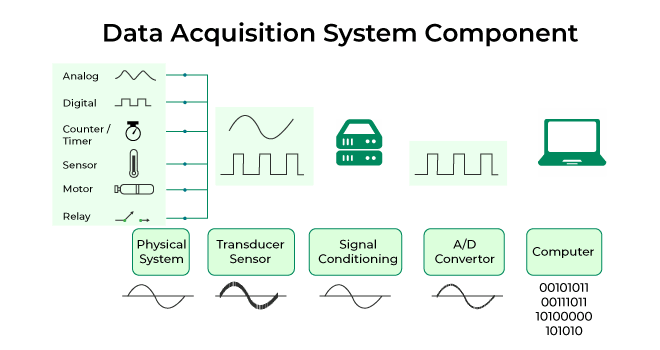

DAQ คืออะไร
[[POS2]]
DAQ เป็นอุปกรณ์ที่ใช้สำหรับอ่านค่า เก็บข้อมูล และแสดงผลข้อมูล ค่าสัญญาณจาก Sensor ต่างๆ สำหรับงานวัดและทดสอบทางด้านวิศวกรรมและวิทยาศาสตร์ ทำให้เราเข้าใจถึงพฤติกรรมของระบบนั้นๆได้ ข้อมูลที่ได้ เราสามารถนำไปใช้ประโยชน์ในการออกแบบ ปรับปรุงตัวอุปกรณ์หรือระบบควบคุม ให้สามารถทำงานได้ตามที่เราต้องการ
จุดเด่นของ DAQ ที่น่าสนใจ มีดังนี้
- สามารถวัดสัญญาณจาก Sensor ได้หลายชนิด เช่น อุณหภูมิ, น้ำหนัก, ความดัน, แรงดันไฟฟ้า, กระแสไฟฟ้า เป็นต้น
- สามารถเพิ่มขยาย Channel การวัดได้ง่าย เมื่อการวัดและทดสอบ มีความซับซ้อนมากขึ้น
- สามารถอ่านค่าสัญญาณ แสดงผล บันทึกค่า และประมวลผลสัญญาณแบบ Real-Time ได้
- สามารถนำข้อมูลไปประมวลผล ในการวิเคราะห์พฤติกรรมของระบบ ได้อย่างรวดเร็ว โดยใช้ DAQ Software
- สามารถนำข้อมูลที่บันทึกไว้ มาประมวลผลภายหลังได้ โดยใช้ DAQ Software
- สามารถสร้าง Report ได้ สรุปผลการวัดและทดสอบ ในประเด็นต่างๆ ที่เราสนใจได้
- เป็นอุปกรณ์ที่ผนวกรวมคุณสมบัติที่ดี ของ Oscilloscope และ DataLogger เข้าด้วยกัน ทำให้มีประสิทธิภาพสูงในการใช้งาน
DAQ จึงเป็นอุปกรณ์ยอดนิยมที่ใช้กันมาก ในงานวัดและทดสอบ ทางด้านวิศวกรรมและวิทยาศาสตร์
DAQ มีประโยชน์อย่างไร
[[POS2]]
ประโยชน์ที่ได้รับ จากการใช้ DAQ ในการวัดและทดสอบ มีดังนี้
- ลดค่าใช้จ่ายและความซับซ้อนทาง Hardware ของระบบ ที่ต้องมีเครื่องมือวัดหลายๆชนิด อยู่ในระบบเดียวกัน
- ประหยัดเวลาในการวัดและทดสอบลงมาก เนื่องจากไม่จำเป็นต้องทำ Data Import จากเครื่องมือวัดชนิดอื่นๆ เช่น Oscilloscope หรือ DataLogger เพื่อนำข้อมูลมาประมวลผล
- ประหยัดเวลาในการพัฒนา Data Interfacing ที่ต้องดึงข้อมูลจากอุปกรณ์ต่างชนิดกัน เข้ามาประมวลผลร่วมกัน ในกรณีที่ต้องการประมวลผลข้อมูลแบบ Real-Time
- สามารถทำการวัด, Monitoring สัญญาณจากการวัด และพร้อมทั้งเก็บข้อมูลลงไฟล์ Digital ได้แบบ Real-Time
- ทำให้กระบวนการวัดและทดสอบ เกิด Flow ที่ดี สามารถดำเนินการได้อย่างไหลลื่นต่อเนื่อง
- สามารถตั้งเงื่อนไข ในการสร้าง Alarm, Trigger หรือตัดสิน Pass/Fail ได้ เพื่อพัฒนาระบบให้เป็นระบบทดสอบอัตโนมัติได้ (Automates Test System)

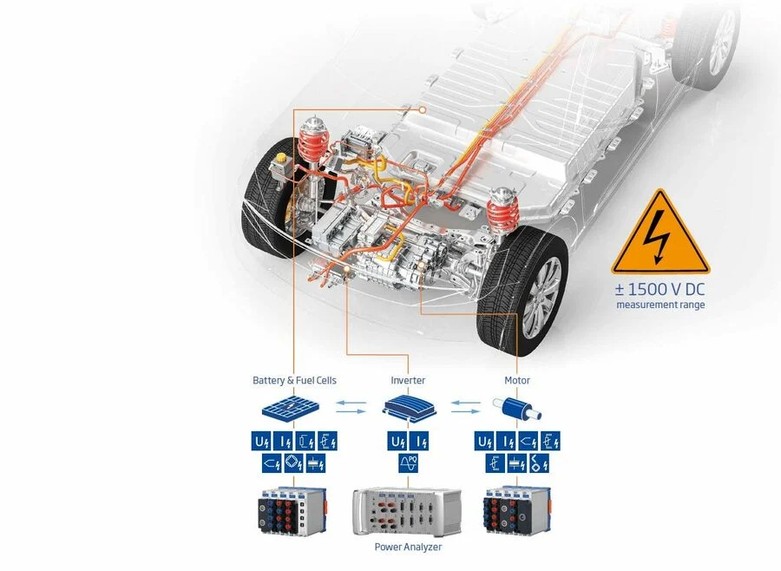

ตัวอย่างการใช้งาน DAQ เช่น ระบบการทดสอบรถ EV
จะมีใช้งาน DAQ ในการอ่านค่าจาก Sensor ต่างๆในระบบ ทั้งค่าทางไฟฟ้า (กระแส, แรงดัน, กำลังไฟฟ้า, etc.) และค่าทางกล (Speed, Torque, Acceleration, etc.) นอกจากนั้น DAQ บางรุ่น ยังมีความสามารถอ่านข้อมูลผ่านระบบ Communication Bus เช่น CAN Bus ได้ ทำให้เราสามารถอ่านค่า Parameters อีกมากมาย จาก ECU ของรถได้อีกด้วย เพื่อนำข้อมูลทั้งหมด มาประมวลผลร่วมกัน เพื่อหาประสิทธิภาพการทำงานในส่วนต่างๆ ของระบบ

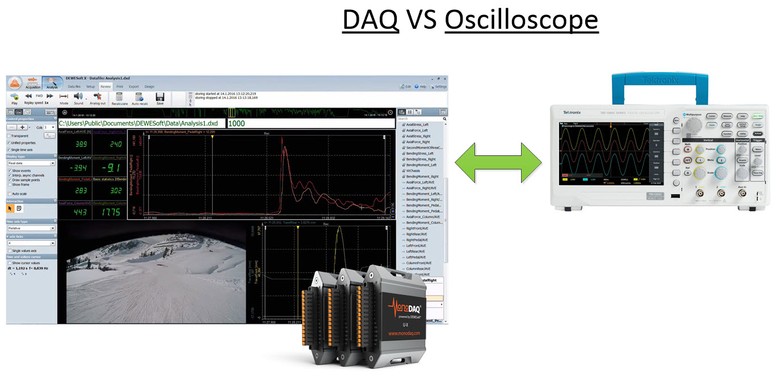

DAQ ต่างจาก Oscilloscope อย่างไร?
[[POS2]]
- Oscilloscope วัดได้เฉพาะสัญญาณทางไฟฟ้า ไม่สามารถวัดสัญญาณจาก Sensor ที่หลากหลายได้โดยตรง ต้องมีตัวแปลงสัญญาณจาก Sensor ชนิดนั้นๆ ให้เป็นไฟฟ้าก่อน
- Oscilloscope ออกแบบมาเพื่อดูรายละเอียดของสัญญาณไฟฟ้า โดยจะมี Sampling Rate และ Bandwidth ที่สูง เพื่อให้เห็นสัญญาณที่มีการเปลี่ยนแปลงเร็วๆ ได้อย่างชัดเจน
- Oscilloscope ออกแบบมาเพื่อใช้ดูข้อมูลรายละเอียดของ Waveform ในเวลาสั้นๆ
- Oscilloscope ไม่สามารถบันทึกข้อมูล ในระยะเวลานานๆ

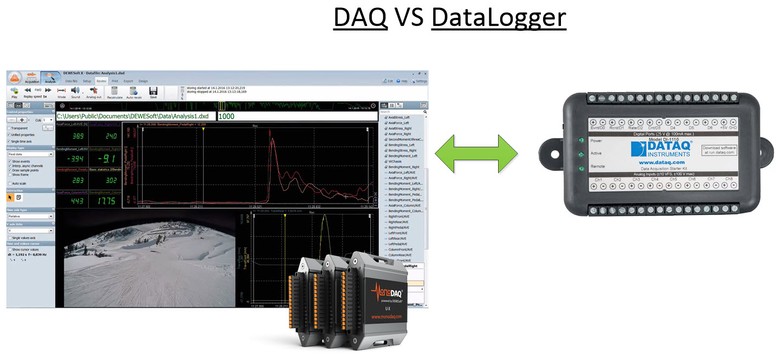

DAQ ต่างจาก DataLogger อย่างไร?
[[POS2]]
- DataLogger มี Sampling Rate ต่ำ ออกแบบมาเพื่อ เก็บข้อมูลระยะยาว จาก Sensor ชนิดต่างๆ
- DataLogger ส่วนมากจะสามารถต่อกับ Sensor หลากหลายชนิดโดยตรงได้
- DataLogger เนื่องจาก Sampling Rate ต่ำ ทำให้ไม่สามารถเก็บรายละเอียดของสัญญาณ ที่มีการเปลี่ยนแปลงเร็วๆได้
- DataLogger ไม่ได้ถูกออกแบบมา ให้สามารถประมวลผลสัญญาณแบบ Real-Time ได้
- DataLogger ต้องรอให้ข้อมูลบันทึกจนเสร็จก่อน จึงจะนำข้อมูลออกมาใช้งานได้
สินค้าและบริการของเรา ในกลุ่มผลิตภัณฑ์ DAQ มีดังนี้

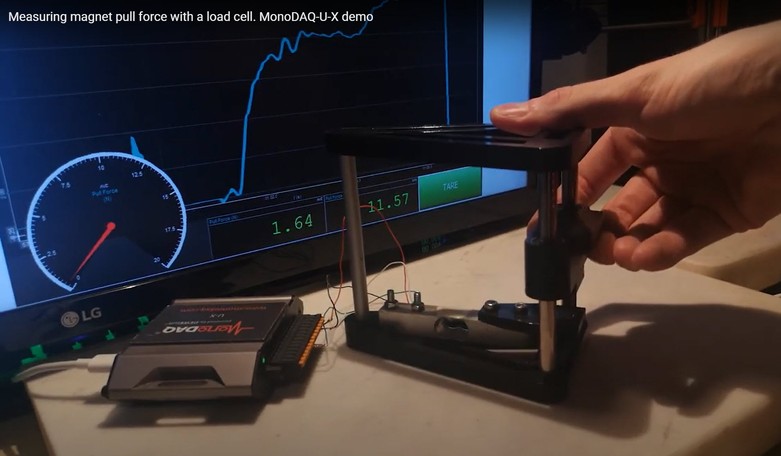

MonoDAQ : อุปกรณ์ DAQ คุณภาพสูง มาพร้อมกับ Free Bundle Software ไม่ต้องเขียนโปรแกรมใดๆ พร้อมใช้งานได้ทันที
อุปกรณ์ USB DAQ คุณภาพสูง จาก Slovenia ที่สามารถวัดสัญญาณหลายชนิดได้ ในอุปกรณ์เพียงตัวเดียว มีคุณสมบัติเบื้องต้นดังนี้
- Universal DAQ สามารถวัดสัญญาณจาก Sensor ได้หลากหลายชนิด ในอุปกรณ์ตัวเดียว
- วัดสัญญาณได้ทั้งหมด 8 Channels
- สามารถขยาย Channel ได้ง่าย โดยการต่อ MonoDAQ หลายๆตัวกับ USB Hub ตัวเดียวกัน เช่น เรามี MonoDAQ 3 ตัว ต่ออยู่กับ USB Hub ตัวเดียวกัน เราก็จะได้ระบบ DAQ ที่มีถึง 24 Channels ที่อ่านสัญญาณได้ Sync กันอัตโนมัติ บนฐานเวลาเดียวกัน (Auto Time Synchronized)
- Max Sampling Rate = 50kS/s
- Resolution = 16 bits with Range Adjustable
- ตัวถังทำจากโลหะ แข็งแรง ทนต่อสัญญาณรบกวนได้ดี สามารถใช้งาน Flied Test ภาคสนามได้
โดยสามารถวัดสัญญาณได้ดังนี้
- สัญญาณแรงดัน, กระแส
- Strain gauge (Load Cell)
- อุณหภูมิ(Thermocouple และ RTD PT1000 )
- สัญญาณ Digital I/O
- Build-in 6 Axis IMU วัดการเคลื่อนที่ของวัตถุ
- Build-in Humidity Sensor วัดความชื้นสัมพัทธ์ ณ ตำแหน่งที่วางตัวอุปกรณ์ได้ ใช้สำหรับงานวัดค่าสภาวะแวดล้อมในการทดสอบ (Test Environment Condition)
- Build-in Temperature Sensor วัดอุณหภูมิ ณ ตำแหน่งที่วางตัวอุปกรณ์ได้ ใช้สำหรับงานวัดค่าสภาวะแวดล้อมในการทดสอบ (Test Environment Condition)
- และมี Analog Output, Selectable Excitation Voltage และ Adjustable Output Power Supply 0-24V (200mA Max) มาให้ด้วย

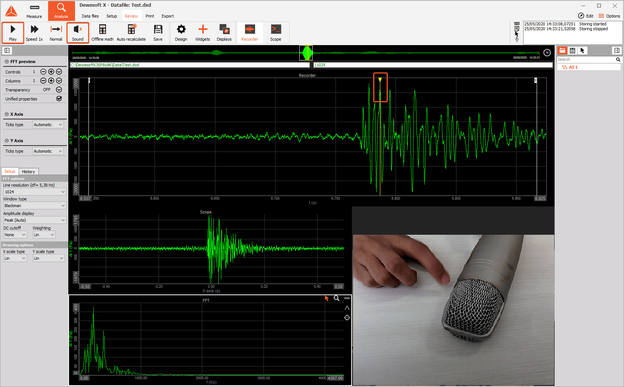

- มาพร้อม Software DeweSoft X Lite ที่มีประสิทธิภาพสูง และใช้งานง่าย สามารถใช้งานได้ตลอดไป ไม่ต้องซื้อ Software เพิ่ม ไม่ต้องจ่ายค่า Subscription รายปี

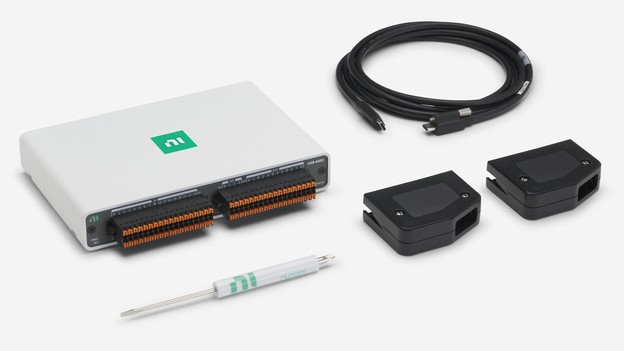

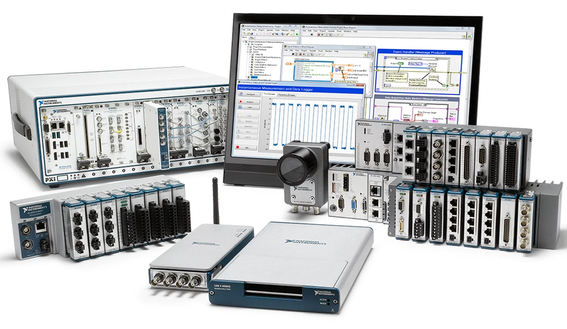

NI DAQ : DAQ คุณภาพสูง สามารถพัฒนา Application ในการวัดและทดสอบได้อย่างไร้ขีดจำกัด ด้วย LabVIEW Software
- DAQ ที่ออกแบบให้ผู้ใช้งาน สามารถเลือก Module ในการวัดสัญญาณแบบต่างๆ มาใช้งานร่วมกันได้ ตามความต้องการของ Application ที่แตกต่างกัน โดยการเสียบ Module วัดสัญญาณเข้ากับ Slot ของ CompactDAQ Chassis
- Compact DAQ Chassis ให้เลือก 4 ขนาด คือ ขนาด 1, 4, 8 และ 16 Slot
- มี Module ในการวัดสัญญาณ ให้เลือกมากมายหลายชนิด เช่น Module ในการวัด Voltage, Current, Sound & Vibration, Strain Gauge และ Communication Bus เป็นต้น
- NI CompactDAQ รองรับการเขียน Softwarte ได้หลายภาษา เช่น LabVIEW, Phyton, C, C#,NET, MathLAB ทำให้คุณสามารถพัฒนา Application ในการวัด, การควบคุม และการทดสอบอัตโนมัติ ได้ตามความต้องการ
- สำหรับลูกค้าที่มีความต้องการในการพัฒนา Application ในการวัด, การควบคุม และการทดสอบอัตโนมัติ ด้วย CompactDAQ สามารถติดต่อเรา เพื่อให้การ Support ทั้งในเรื่องการเลือกอุปกรณ์ และการพัฒนา Software ได้ โดยทีมงานที่มีประสบการณ์สูงในการพัฒนา Application ด้วย LabVIEW
