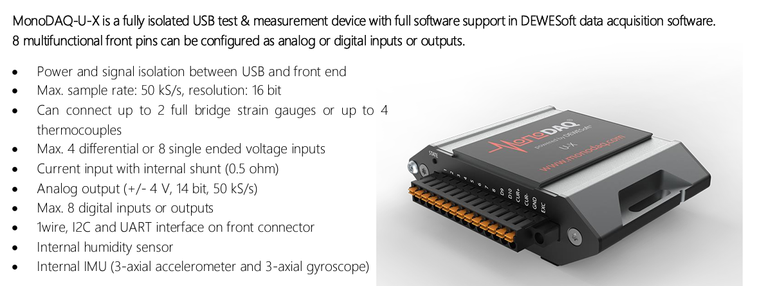

MonoDAQ : Spec เบื้องต้น มีดังนี้

• Universal DAQ สามารถวัดสัญญาณจาก Sensor ได้หลากหลายชนิด ในอุปกรณ์ตัวเดียว

• วัดสัญญาณได้ทั้งหมด 8 Channels

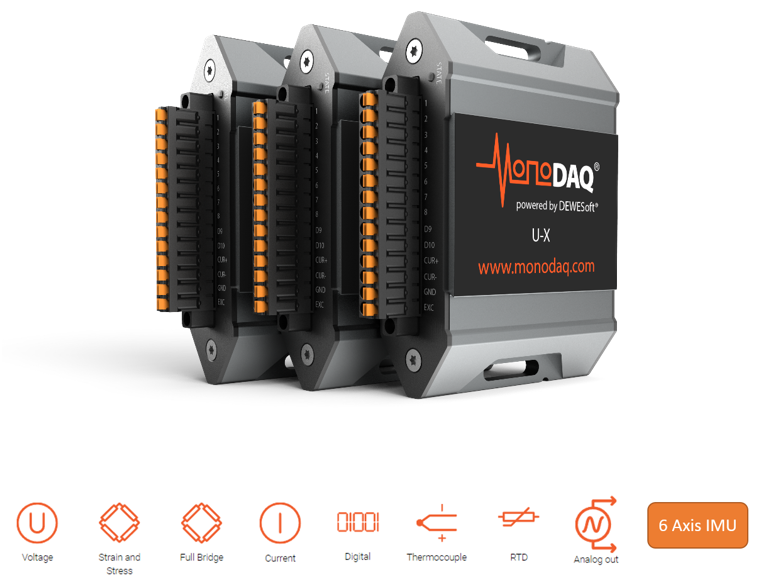

• สามารถขยาย Channel ได้ง่าย โดยการต่อ MonoDAQ หลายๆตัวกับ  USB Hub ตัวเดียวกัน เช่น เรามี MonoDAQ 3 ตัว ต่ออยู่กับ USB Hub ตัวเดียวกัน เราก็จะได้ระบบ DAQ ที่มีถึง 24 Channels ที่อ่านสัญญาณได้ Sync กันอัตโนมัติ บนฐานเวลาเดียวกัน (Auto Time Synchronized)

• Max Sampling Rate = 50kS/s

• Resolution = 16 bits with Range Adjustable

• ตัวถังทำจากโลหะ แข็งแรง ทนต่อสัญญาณรบกวนได้ดี สามารถใช้งาน Flied Test ภาคสนามได้

• MonoDAQ สามารถถอดสลับ Terminal ได้ เหมาะกับการวัดหลายๆแบบ ทีมี Configuration ต่างๆกัน โดยไม่ต้อง Wiring สายไฟใหม่

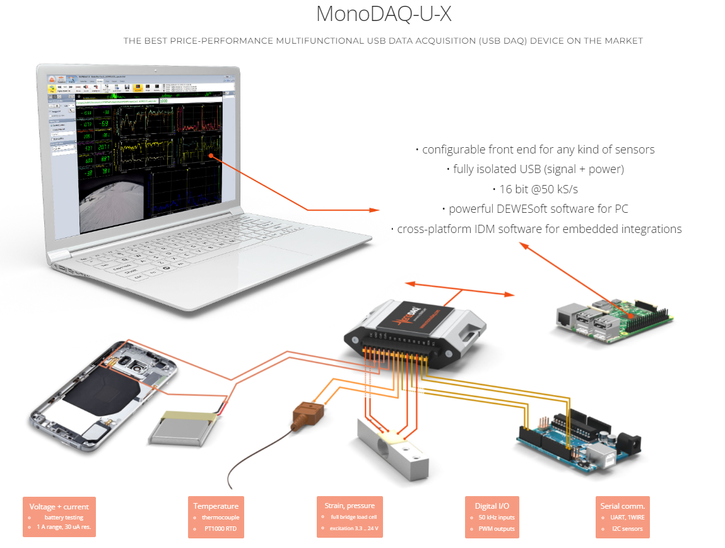

โดยสามารถวัดสัญญาณได้ดังนี้

• สัญญาณแรงดัน, กระแส

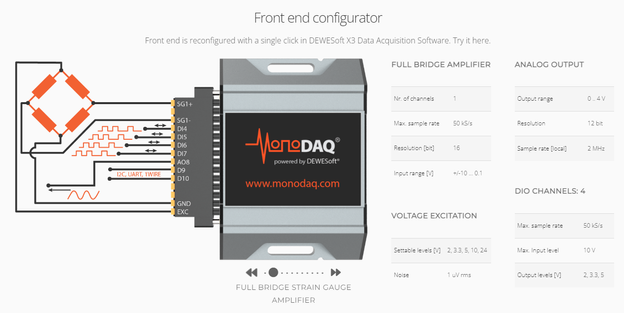

• Strain gauge (Load Cell)

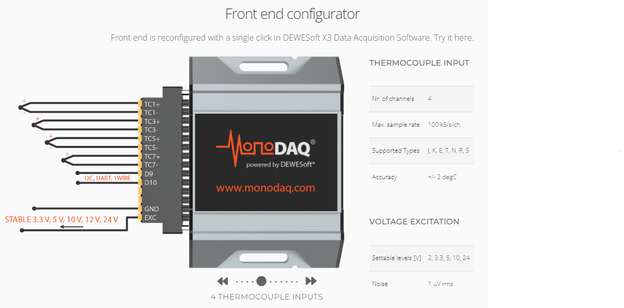

• อุณหภูมิ(Thermocouple และ RTD PT1000 )

• สัญญาณ Digital I/O

• Build-in 6 Axis IMU วัดการเคลื่อนที่ของวัตถุ

• Build-in Humidity Sensor วัดความชื้นสัมพัทธ์ ของตัวอุปกรณ์ได้

• Build-in Temperature Sensor วัดอุณหภูมิ ของตัวอุปกรณ์ได้

• และมี Analog Output, Selectable Excitation Voltage และ Adjustable Output Power Supply 0-24V (200mA Max) มาให้ด้วย

• MonoDAQ มีการ Isolation สัญญาณในการวัดกับ USB port ช่วยเพิ่มเสถียรภาพในการวัด และลดสัญญาณรบกวน

รายละเอียดเพิ่มเติม สามารถดูได้จาก MonoDAQ Web Site

DataSheet         Product Brief(Thai)

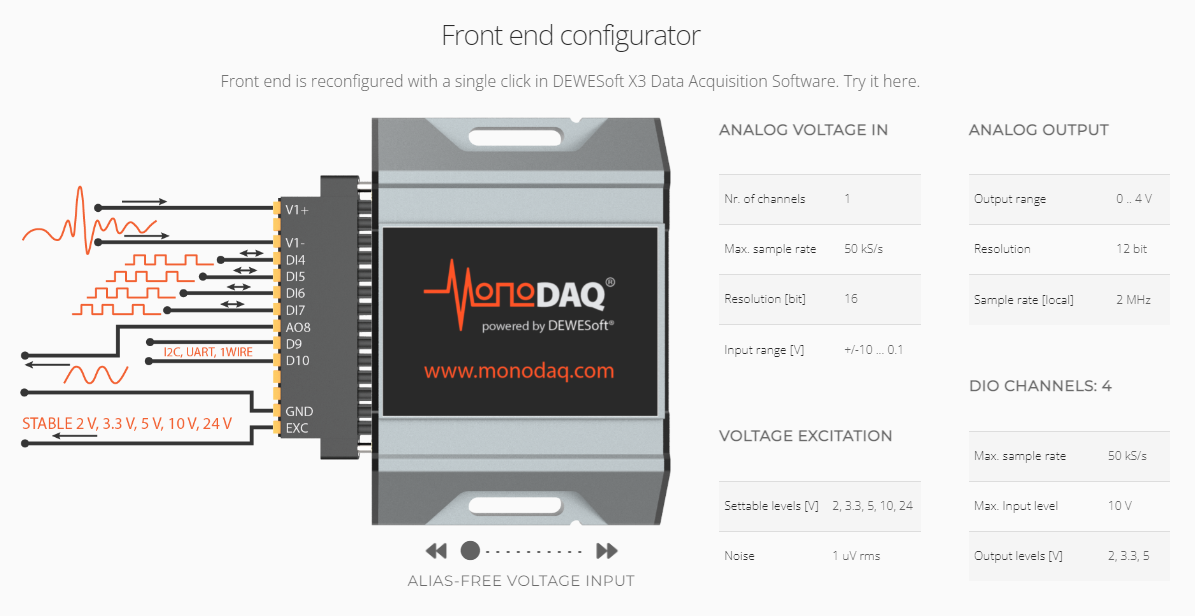

• MonoDAQ สามารถเลือกรูปแบบการวัดสัญญาณได้ด้วย Software

• เมื่อเลือกชนิดของสัญญาณที่จะวัด ในแต่ละ Channel เรียบร้อยแล้ว ในตัว Software จะบอกหมายเลขของ Terminal ในการ Wiring ให้เรา

• เราสามารถเลือกชนิดของสัญญาณที่ต้องการวัด ได้หลายชนิด พร้อมๆกัน

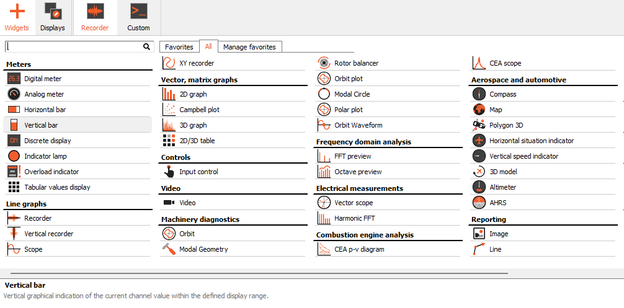

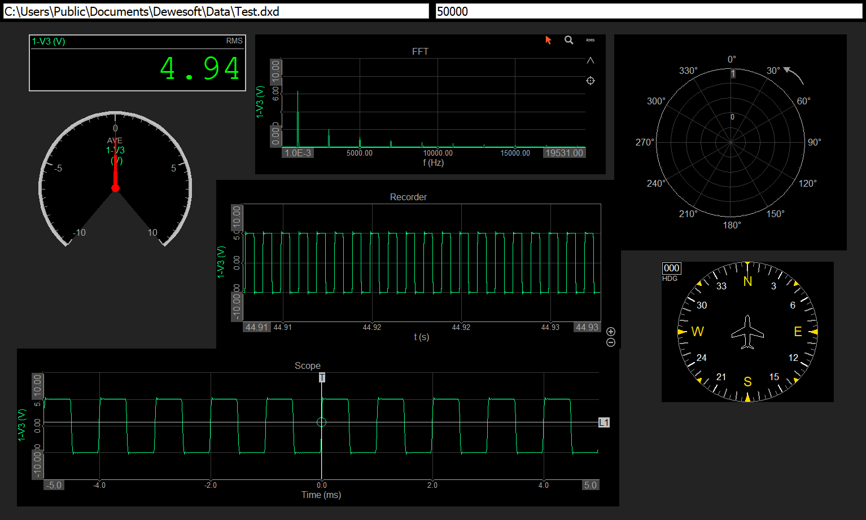

• เมื่อ Wiring สัญญาณที่จะวัด ในแต่ละ Channel เรียบร้อยแล้ว ก็สามารถสร้างหน้า Display Graphic GUI เพื่อใช้แสดงผลสัญญาณได้ทันที โดยใช้การ Drag & Drop Widget ที่ Software เตรียมไว้ให้ และ Link ข้อมูลของสัญญาณที่ต้องการ เข้ากับ Widget นั้นๆ

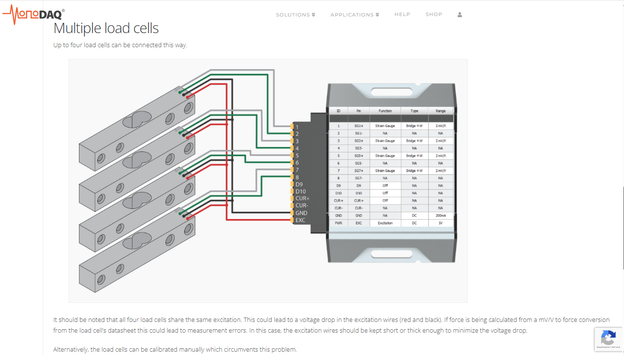

สามารถดูรายละเอียด วิธีการต่อ Sensor ชนิดต่างๆ เข้ากับ MonoDAQ ได้ตาม Link ด้านล่างนี้

https://www.monodaq.com/applications/docs/u-x/front-end/

• MonoDAQ เป็นบริษัทที่ Spin-Off มาจาก DeweSoft จึงมี Core Technology เช่นเดียวกับ DeweSoft ที่มีชื่อเสียงระดับโลก ในเรื่องของ Software การวัดและทดสอบ

• MonoDAQ เน้นการทำตลาดในกลุ่มของ Application ในการวัดและทดสอบ ในระดับ Entry Level ที่ต้องการอุปกรณ์ที่ใช้งานได้กว้าง มีคุณภาพดี และราคาไม่แพง

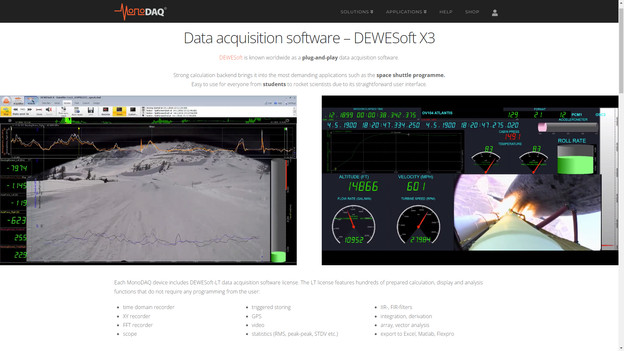

• Software ประสิทธิภาพสูงและใช้งานง่าย ตัวเดียวกับที่ใช้กับอุปกรณ์ Hardware ของ DeweSOFT รุ่นสูงๆ เพียงแต่ตัด Advance Function ออกไป โดยที่ Function พื้นฐานยังมีอยู่ครบถ้วน

• สามารถทำการ Measure, Visualize, Data File Record, Post Data Processing(Analyze and re-Calculate), Data Export และสร้างรายงานโดย Reporting tool ครบทุก Function ที่จำเป็น ใน Software ตัวเดียว

• สามารถเริ่มต้นใช้งานได้อย่างรวดเร็ว ด้วย Demonstration VDO บน Youtube ที่สามารถทำตามได้เลย

• มี Quick start guide บน Web site ที่เริ่มตั้งแต่การ Download software ไปจนถึงการ Config เพื่อใช้งานในแบบต่างๆ ที่สามารถเรียนรู้และเข้าใจได้ง่าย

• มีตัวอย่าง Application ในการใช้งานบน Web site ให้ศึกษาและทำตามได้

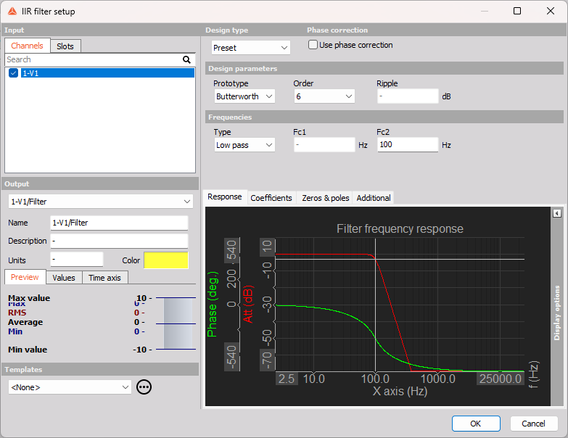

• ตัวอย่างเช่น Digital Filter สำหรับลดสัญญาณรบกวนแบบ Real-Time ได้ทันที ในกรณีที่ สัญญาณที่ต้องการวัด มี Noise สูง โดยไม่ต้องใช้ Hardware Filter ใดๆ เพิ่มความสะดวกรวดเร็ว ในการทำ Signal Conditioner

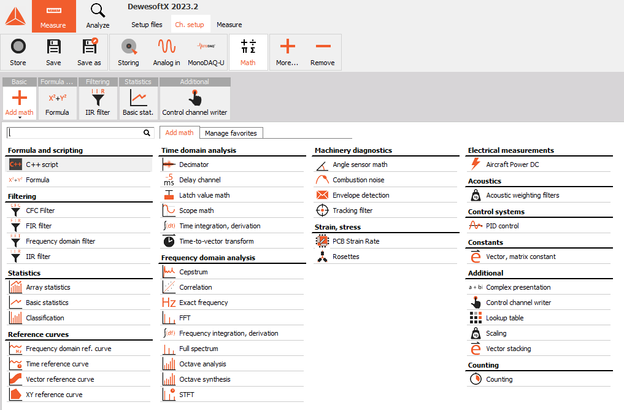

• ทำ Signal Scaling แบบต่างๆ ด้วยสมการทาง Math

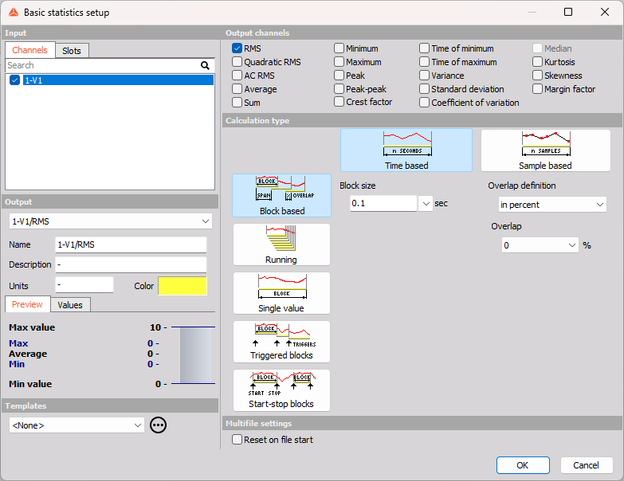

• หาค่าทางสถิติ เช่น ค่า Min, Max, Average, etc ได้ทันที โดยใช้ Basic Statistic

• ทำ FFT (Fast Fourier Transform) ได้ และ Function อื่นๆอีกมาก

• สัญญาณที่ผ่านการประมวลผลทาง Math จะถูกสร้างขึ้นเป็นสัญญาณใหม่แบบ Real-Time สามารถแสดงผลและบันทึกค่าไปพร้อมๆกับสัญญาณ Original ได้

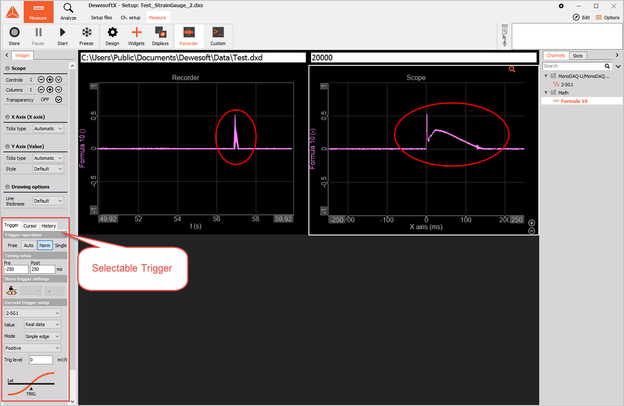

• สามารถทำงานได้แบบ Oscilloscope เพื่อแสดงภาพ Capture ของสัญญาณความเร็วสูงได้ ในขณะเดียวกันกับที่ DAQ ทำงานแสดงผลและบันทึกข้อมูล

• สามารถเลือกรูปแบบของ Trigger หลายแบบเหมือนกับ Oscilloscope(Free, Auto, Normal, Single)

• สามารถเลือกให้บันทึกข้อมูลเฉพาะ Activated Trigger ได้ ช่วยประหยัดพื้นที่ในการเก็บข้อมูล และได้ข้อมูลที่ต้องการทันที โดยไม่ต้องค้นหาข้อมูลจากไฟล์ขนาดใหญ่

• มีประโยชน์มากในการตรวจจับ Random Signal

ตัวอย่าง Application ในการทดสอบ ที่แสดงถึงประสิทธิภาพ และความง่ายในการใช้งาน ของ MonoDAQ, Graphic Interface ที่สวยงาม และไม่ต้องเขียนโปรแกรมใดๆ ช่วยประหยัดเวลาได้มาก ในการพัฒนาระบบทดสอบด้วยตัวเอง

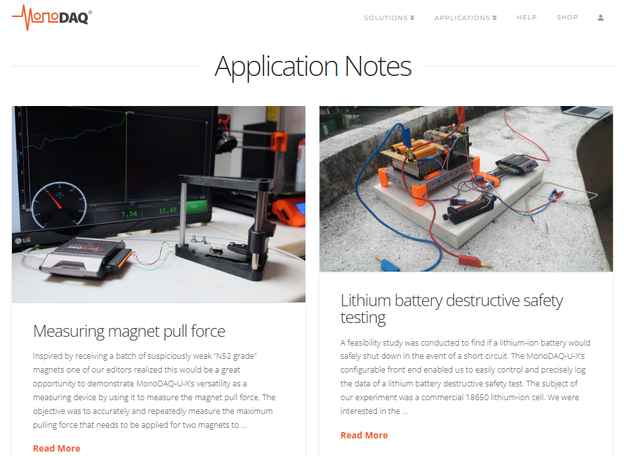

MonoDAQ : Application Note ที่น่าสนใจ >>Click<<
